반도체 기초 - 회로이론(마디해석법 및 메쉬해석법)

KVL, KCL, 옴의 법칙을 활용하면 보다 복잡한 회로 해석이 가능해진다.



- 마디해석법: 각 마디에, 전압을 할당하고 KCL 법칙을 적용함으로써 회로를 해석하는 방법.

1. 기준마디를 정하기

2. 모든 마디에 전압 표시하기

3. 기준마디가 아닌 각 마디와 기준마디 포함하지 않은 각 초마디에서 KCL방정식 세우기

4. 각 전압원의 양단 전압을 마디전압으로 표시하기

5.다른 미지수(마디전압이 아닌 전류 또는 전압)가 있다면 이 미지수를 적절하게 마디전압으로 표시

6. 방정식 체계화 및 풀이

- 메쉬해석법: 각 메쉬에 전류를 할당하고 KVL 법칙을 적용함으로써 회로를 해석하는 방법.

(메쉬: 루프 중에서 그 내부에 다른 루프를 포함하지 않는 루프)

1. 메쉬 정의하고 모든 메쉬에 메쉬 전류 할당하기

2. 각 메쉬를 따라서 KVL 방정식 세우기

3. 메쉬 전류가 아닌 다른 미지수(전류 또는 전압)가 있다면, 그 미지수를 적절한 메쉬전류로 나타내기

4. 방정식 체계화

5. 연립방정식 풀이를 통해 메쉬전류 구하기

마디해석법과 메쉬해석법 중 자신이 회로를 푸는데 더 쉬운 방법을 선택하여 문제를 해결한다.

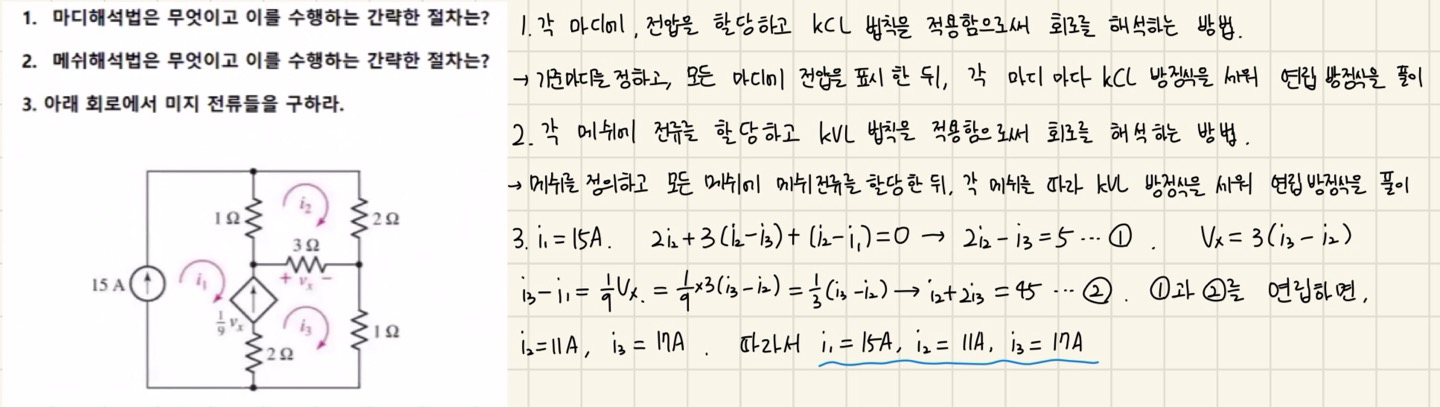

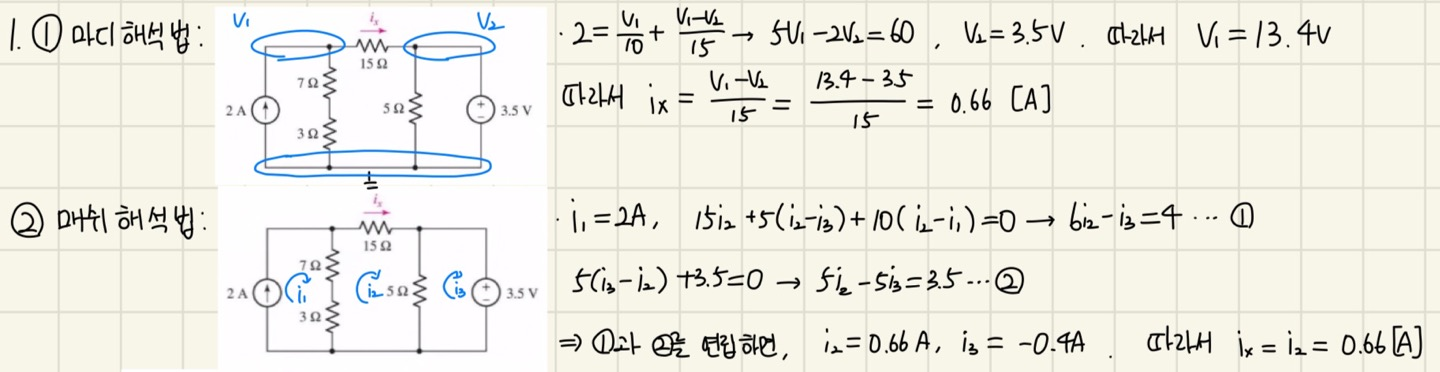

예시)
