반도체 기초 - 회로이론(전압법칙과 전류법칙)

마디 - 2개 또는 그 이상의 소자가 연결되어 있는 공통 접속점

경로 - 마디와 소자로 구성되는 통로

루프 - 경로 중에서 출발 마디와 끝나는 마디가 같은 폐경로

가지 - 회로에서 단일 경로로 정의, 하나의 소자와 그 소자의 양쪽 끝에 있는 마디로 구성

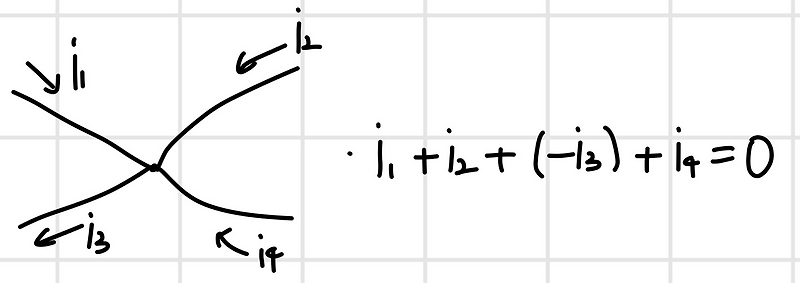

- 키르히호프의 전류법칙(KCL): 임의의 마디로 흘러 들어가는 전류의 대수적인 합은 영(0)이다.

- 키르히호프의 전압법칙(KVL): 임의의 폐경로를 따라 취한 전압의 대수적인 합은 영(0)이다.



&회로해석 방법

- 직렬연결: 직렬로 접속되어 있는 전압원은 각 전압원의 대수적인 합과 동일한 크기의 전압을 가지는 1개의 등가 전압원으로 대체 가능함.- 병렬연결: 병렬로 접속되어 있는 전류원은 각 전류원의 대수적인 합과 동일한 크기의 전류를 가지는 1개의 등가 전류원으로 대체 가능함.- 등가저항: 1. 직렬 - 등가저항은 연결된 저항의 대수적인 합과 같다.

                   2. 병렬 - 등가저항의 역수는 연결된 저항의 역수의 대수적인 합과 같다.

- 전압 분배 법칙: 직렬로 연결된 저항에 인가된 공통 전압은 저항들에 분배가 일어남.

- 전류 분배 법칙: 병렬로 연결된 저항에 인가된 공통 전류는 저항들에 분배가 일어남.

- 직렬연결된 저항의 경우 저항 1,2의 전류의 값은 같으며, 병렬연결된 저항의 경우 저한 1,2의 전압의 값은 같다.
